產品名稱：SWP-P905-010-08-HL系列PID可編程序控制儀-昌暉儀表
瀏覽：
添加時間：2024-02-22 10:02:13
推薦度：

產品介紹：

SWP-P905-010-08-HL系列PID可編程序控制儀-昌暉儀表

SWP-P905-010-03-HL系列PID可編程序控制儀-昌暉儀表

產品說明:

SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。

　　SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求，按照一定的曲線進行控制。

一、主要特點

　　1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

2、 ***多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。

　 3、可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。

　　4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

　　5、可選擇采用雙區PID控制，抑制超調，提高控制精度。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

型號	SWP-P805系列	接線圖

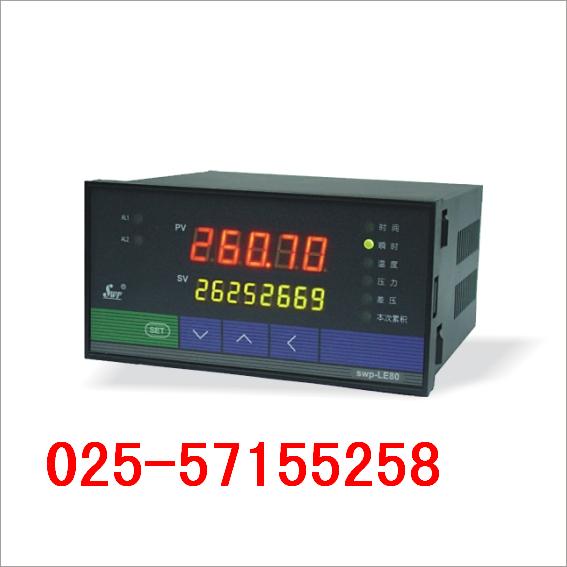

儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g

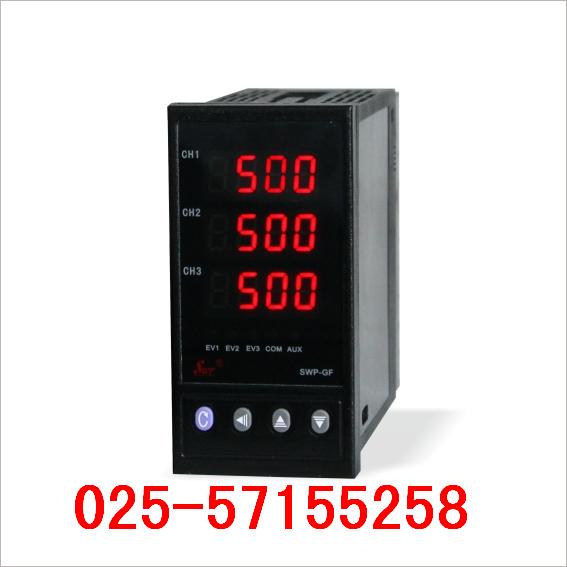

儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-P905系列	接線圖

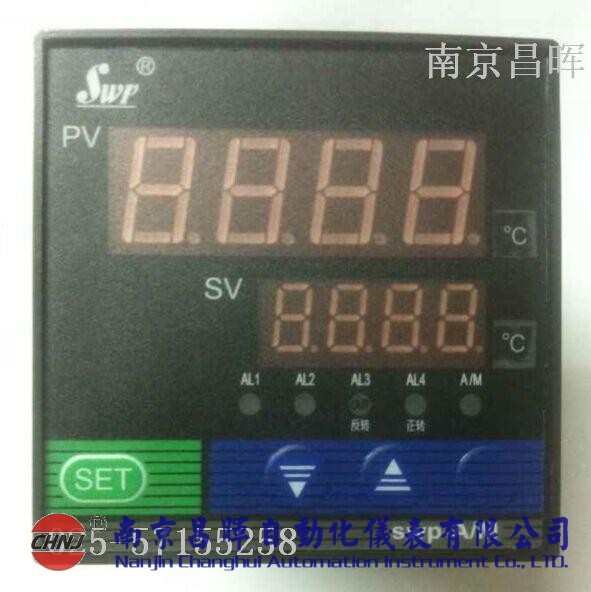

儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

四、 SWP-LED系列32段 PID可編程序控制儀型譜表

型號

代碼

說明

SWP -

　□　□　□□ -□ 　□　□-□□ - 　□ 　□ -□- □-□

特征

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

96×96mm

控制作用

可編程序控制

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

□

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

特殊型號或要求的, 請提供分度號或參考標準，定貨時說明。

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0℃	18	特殊規格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V
02	S	06	J	10	Cu50	15	0～5 V
03	K	07	WRe	12	4～20 mA
04	E	08	Pt100	13	0～10 mA
