DY3051GPT/DPT遠傳壓力/差壓變送器
DY3051GPT/DPT遠傳壓力/差壓變送器為避免被測介質直接與隔離膜片接觸且便于清洗，提供了一種可靠的測量方法。
一、主要特點
本型產品特別適用于以下場合：
1．   高溫介質或對傳感器有腐蝕作用
2．   介質為懸浮液體或高粘度
3．   介質由于環境或流程溫度變化而固化或結晶
4．   介質更換后需嚴格凈化測量頭或測量頭須***保持衛生
5．   液位測量
測量頭由于遠傳裝置灌充液不同而適合不同介質溫度。灌充硅油時，可測（－29～149）℃介質；灌充惰性油時，可測（－18～204）℃介質；灌充Sylthem800油時，可測（－40～205）℃介質。
6．遠傳裝置附加溫度誤差，在一側有1.53m毛細管時測得：
扁平式：溫度附加誤差小于0.62kPa/55℃，毛細管每增加1.53米，誤差增加0.20 kPa/55℃。
螺紋式和法蘭式：溫度附加誤差小于1.99kPa/55℃，毛細管每增加1.53m，誤差增加0.62kPa/55℃。

二、型號及規格代號
1.遠傳型變送器型號及規格代號

DY3051GPT  DY3051DPT	遠傳壓力變送器 遠傳差壓變送器
	代號	測量范圍（量程）
	4 5 6 7 8	0-6～36kPa 0-30～180KPa 0-160～10000kPa 0-400～2500kPa 0-1600～10000kPa
		代號	輸出
		E	（4～20）mA DC、帶可調阻尼
			代號	法蘭			塞子	隔離膜片
			12 22	碳鋼鍍鎘 316不銹鋼			316不銹鋼 316不銹鋼	316不銹鋼 316不銹鋼
				代號	遠傳裝置
				S1 S2	一個遠傳裝置 二個遠傳裝置
					代號	附件和附加性能
					…	詳見附件和附加性能選型

DY3051GPT      6      E      22      S1       …     典型的型號規格



2. 螺紋式遠傳裝置型號及規格代號

DY1199RTW	螺紋式遠傳裝置
	代號	沖洗用孔
	11 12	無 有
		代號	遠傳裝置膜片材料
		A B C	316不銹鋼 哈氏合金C 鉭
			代號	結構材料
			11	上支座為316不銹鋼，安裝環為碳鋼鍍鎘，墊圈為白色石棉
				代號	下支座材料
				A B	316不銹鋼 哈氏合金C
					代號	引壓連接孔
					11 12 13 15 17	1/4″NPT（錐管螺紋） 3/8″NPT（錐管螺紋） 1/2″NPT（錐管螺紋） 1″NPT（錐管螺紋） 11/2″NPT（錐管螺紋，不帶沖洗用孔）



DY1199RTW   11      A       11      A        17     典型型號規格

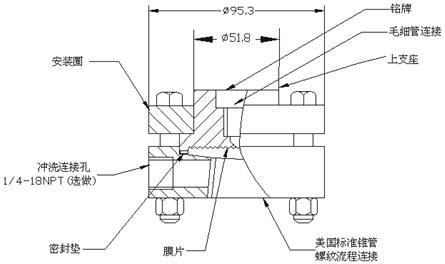

                     螺紋安裝遠傳裝置

3.法蘭式遠傳裝置型號及規格代號

DY1199RFW	法蘭式遠傳裝置
	代號	沖洗用孔
	11 21	無 有
		代號	遠傳裝置膜片材料
		A B C	316不銹鋼 哈氏合金 鉭
			代號	結構材料
			11	上支座為316不銹鋼，法蘭為碳鋼鍍鎘，墊圈為白色石棉
				代號	下支座尺寸和材料
				A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E52 A72 B72 E72	1″ 1″  1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ 1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″	150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 300lb 300lb 300lb 300 b 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb	316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼

DY1199RFW     11     A       11      A21      典型型號規格



法蘭尺寸

管道名義 尺寸	額定壓力 等級	D	h	d	螺栓孔
					分布直徑	數量	孔徑
1″	150lb	Ø108	14.3	Ø66.6	Ø78.4	4	Ø15.7
	300lb	Ø124	17.5	Ø66.6	Ø88.9	4	Ø19.1
11/2″	150lb	Ø127	17.5	Ø78.7	Ø98.4	4	Ø15.7
	300lb	Ø156	20.6	Ø78.7	Ø114.3	4	Ø22.4
2″	150lb	Ø152	19.1	Ø95.3	Ø120.7	4	Ø19.1
	300lb	Ø165	22.2	Ø95.3	Ø127	8	Ø19.1
3″	150lb	Ø190	23.8	Ø127	Ø152.4	4	Ø19.1
	300lb	Ø210	28.6	Ø127	Ø168.3	8	Ø22.4



4. 扁平式遠傳裝置型號及規格代號

DY1199PFW	扁平式遠傳裝置
	代號	型號
	11	標準3″-150lb或300lb
		代號	遠傳裝置膜片材料
		A B C	316不銹鋼 哈氏合金C 鉭
			代號	殼體材料
			11	316不銹鋼

DY1199PFW          11      A      11      典型型號規格




5. 遠傳裝置用的毛細管及末端配件型號及規格代號

DY1199CAP	毛細管
	代號	毛細管材料和尺寸
	12	316不銹鋼0.71mm內徑
	13	316不銹鋼1.09mm內徑
		代號	變送器末端配件
		A	低容積法蘭316不銹鋼
			代號	毛細管長度
			05 10 15 20 25	5′(1524mm) 10′(3048mm) 15′(4572mm) 20′(6096mm) 25′(7620mm)
				代號	遠傳裝置末端配件
				A C	1/2-20UNF-2A螺紋無支撐管(僅與1199RFW、1199RTW配用) 1/2-20UNF-2A螺紋帶支撐管(僅與1199PFW、1199EFW配用)
					代號	保護套管
					11	鎧裝316不銹鋼系列



DY1199CAP     13     A     05    A     11    典型型號規格


                   遠傳毛細管

6. 遠傳裝置灌充液型號及規格代號

代號	遠傳裝置灌充液
C10485-0007 C51734-0001 01199-0032-0004	硅油（低溫）穩定范圍－29℃～149℃ 惰性液穩定范圍－18℃～204℃ Sylthem800 －40℃～205℃

訂貨型號包括四部分：1．變送器型號。
2．由螺紋式、法蘭式、扁平式及插入筒式4種遠傳裝置選一種。
3．遠傳裝置用的毛細管型號。
4．灌充油。
例如：DY3051DPT4E22S2、DY1199PFW11A11、DY1199CAP1313A10C11、C10485-0007。
