DY2000液晶顯示補償式流量積算控制儀表

一、主要特點
1.      秉承DY2000儀表的優良性能。
2.      采用圖形液晶顯示技術，豐富的顯示功能：實時顯示流量信號百分比（模擬信號）、輸入脈沖頻率（脈沖信號）、瞬時流量、壓力補償、溫度補償及積算值。
3.      具有***近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4.      具有流量積算值報表查詢功能，長度為8年+12月+31天+24小時。
5.      具有對K系數進行非線性曲線校正功能。
6.      具有繼電器報警時刻查詢功能，兩路報警分別***多42個報警時間點。
7.      用戶根據實際工況自行組態各種輸入信號類型、測量介質等，適用性強。
8.      用戶可自行設定小信號切除。
9.      溫度、壓力傳感器斷線時可自行進入預置定補償。
10.   可選擇溫度、壓力自動補償或人工定值補償（無需溫度、壓力傳感器）。

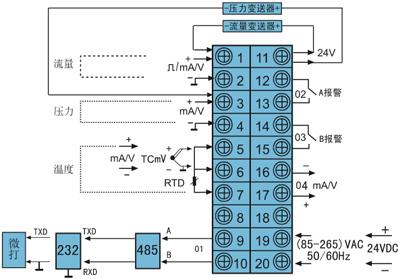

二、DY2000液晶顯示補償式流量積算控制儀表接線圖





三、DY2000液晶顯示補償式流量積算控制儀表系列型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC：85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

9

(96×96×112) mm

LL

液晶顯示補償式流量積算顯示控制儀

缺省為******背光

B

藍色背光

0

無輸出

1

報警（O2）+ 報警（O3）

2

報警（O2）+ 報警（O3）+（4～20）mA 變送輸出（O4）

3

報警（O2）+ 報警（O3）+（1～5）V 變送輸出（O4）

4

通訊/打印（O1）

5

通訊/打印（O1）+ 報警（O2）+ 報警（O3）

6

通訊/打印（O1）+ 報警（O2）+ 報警（O3）+（4～20）mA 變送輸出（O4）

7

通訊/打印（O1）+ 報警（O2）+ 報警（O3）+（1～5）V 變送輸出（O4）

9

用戶特殊要求的輸出

0

適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）

1

適配NPN、PNP、三極管脈沖輸出傳感器

2

適配無源觸點脈沖輸出傳感器

6

流量信號（4～20）mA輸入

8

流量信號（1～5）V輸入

9

用戶特殊要求的流量信號輸入

0

無溫度補償

1

K、E型熱電偶輸入

2

Pt100熱電阻輸入

6

溫度信號（4～20）mA輸入

8

溫度信號（1～5）V輸入

9

用戶特殊要求的輸入

0

無壓力補償

6

壓力信號（4～20）mA輸入

8

壓力信號（1～5）V輸入

9

用戶特殊要求的輸入

0

工作介質由用戶自由選擇，出廠時設定在飽和蒸汽

A

飽和蒸汽

S

過熱蒸汽

G

氣體

L

液體

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為無以下功能

1

微型打印機通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議





























































































































＊   報警（02）和報警（03）用戶可自行組態為上限報警或下限報警
