DY2000流量批量控制數字顯示儀表
一、主要特點：
1．同時顯示瞬時值（4位）和積算值（6位），機內積算字長12位,積算分辨力0.001。


2． 雙積算： 批量積算、總量積算。

3． 遙控清零。


二、DY2000流量批量控制數字顯示儀表型譜

型   譜								說   明
DY	大延牌智能型儀表
	2	SMT+開關電源(AC:85V～265V  50/60Hz)
		1	寬×高×深：(160×80×115) mm
		2	(80×160×115) mm
		9	(96×96×112) mm
			H	流量批量控制儀
				0	雙控制輸出（O1）+（O2）
				1	雙控制輸出（O1）+（O2）+遙控清零（O3）
				2	雙控制輸出（O1）+（O2）+（4～20）mA變送輸出（O3）
				3	雙控制輸出（O1）+（O2）+（1～5）V變送輸出（O3）
				4	通訊/打印（O1）
				5	通訊/打印（O1）+控制輸出（O2）
				6	通訊/打印（O1）+控制輸出（O2）+（4～20）mA變送輸出（O3）
				7	通訊/打印（O1）+控制輸出（O2）+（1～5）V變送輸出（O3）
				8	通訊/打印（O1）+控制輸出（O2）+遙控清零（O3）
				9	用戶特殊要求的輸出
					0	適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
					1	適配NPN、PNP、三極管脈沖輸出信號
					2	適配無源觸點脈沖輸出傳感器
					6	流量信號（4～20）mA輸入
					8	流量信號（1～5）V輸入
					9	用戶特殊要求的流量信號輸入
							缺省為220VAC供電
						D	24VDC供電
									缺省為無附加24VDC饋電電源輸出
							P		附加24VDC饋電電源輸出
										缺省為無以下功能
									0	掉電記憶     ＊
									1	微型打印機通訊接口
									2	RS232串行通訊接口
									3	RS232串行通訊接口+掉電記憶     ＊
									4	RS485串行通訊接口（帶隔離）
									5	RS485串行通訊接口（帶隔離）+掉電記憶  ＊
									6	微型打印機通訊接口+掉電記憶    ＊
										M	Modbus協議





























































































＊ 掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時。

三、DY2000流量批量控制儀表接線圖

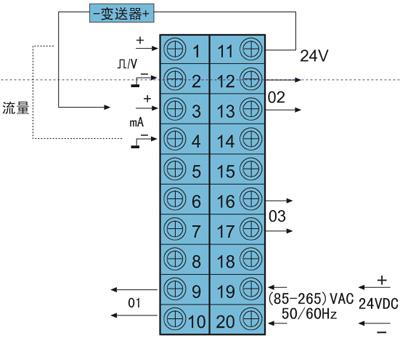

1． 接線端示意圖

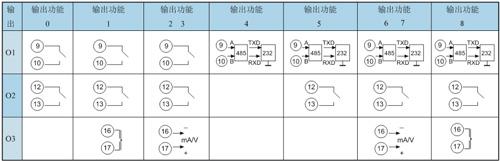

2． 輸出接線圖
