- 產品名稱：DY2000（J）流量積算控制數字顯示儀表
- 瀏覽：
- 添加時間：2015-05-30 16:40:54
- 推薦度：
-
產品介紹：
一、主要特點
1. 同時顯示瞬時值（4位）和積算值（6位），機內積算字長12位，積算分辨力0.001。
2. 帶開方功能。
3. 用戶可自行設定小信號切除。
二、DY2000流量積算顯示控制儀表接線圖

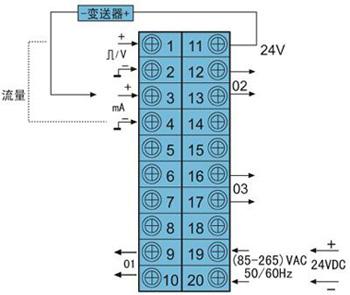

1. 接線端子示意圖

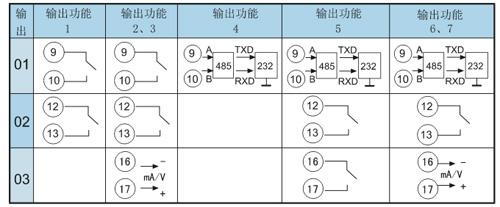

2. 輸出接線圖

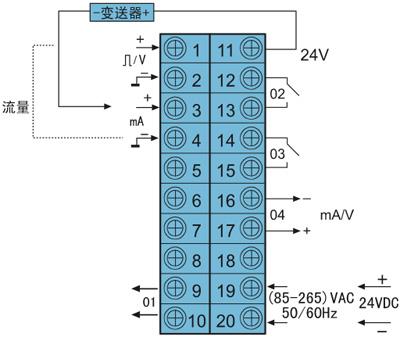

3.(48×96×112 )mm、(96×48×112)mm的儀表輸入/輸出接線圖
三、DY2000流量積算顯示控制儀表型譜
型 譜
|
說 明
|
DY
|
大延牌智能型儀表
|
|
2
|
SMT+開關電源(AC:85V～265V 50/60Hz)
|
|
1
|
寬×高×深：(160×80×115) mm
|
2
|
(80×160×115) mm
|
4
|
(48×48×100) mm ＊
|
6
|
(96×48×112) mm
|
7
|
(72×72×100) mm ＊
|
8
|
(48×96×112) mm
|
9
|
(96×96×112) mm
|
|
J
|
流量積算顯示控制儀
|
|
0
|
無輸出
|
1
|
報警（O1）+報警（O2）
|
2
|
報警（O1）+報警（O2）+（4～20）mA變送輸出（O3）
|
3
|
報警（O1）+報警（O2）+（1～5）V變送輸出（O3）
|
4
|
通訊/打印（O1）
|
5
|
通訊/打印（O1）+報警（O2）
|
6
|
通訊/打印（O1）+報警（O2）+（4～20）mA變送輸出（O3）
|
7
|
通訊/打印（O1）+報警（O2）+（1～5）V變送輸出（O3）
|
9
|
用戶特殊要求的輸出
|
|
0
|
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
|
1
|
適配NPN、PNP、三極管脈沖輸出信號
|
2
|
適配無源觸點脈沖輸出傳感器
|
6
|
流量信號（4～20）mA輸入
|
8
|
流量信號（1～5）V輸入
|
9
|
用戶特殊要求的流量信號輸入
|
|
|
缺省為AC220V供電
|
D
|
DC24V供電
|
|
|
缺省為無附加DC24V饋電電源輸出
|
P
|
附加DC24V饋電電源輸出
|
|
|
缺省為無以下功能
|
0
|
掉電記憶 ＊
|
1
|
微型打印機通訊接口
|
2
|
RS232串行通訊接口
|
3
|
RS232串行通訊接口+掉電記憶 ＊
|
4
|
RS485串行通訊接口（帶隔離）
|
5
|
RS485串行通訊接口（帶隔離）+掉電記憶 ＊
|
6
|
微型打印機通訊接口+掉電記憶 ＊
|
|
M
|
Modbus協議
|
| |
|
|
|
|
|
|
|
|
|
|
|
＊ 以下規格定貨時請向廠家咨詢—（48×48×100）mm(96×48×112)mm(48×96×112 ) mm(72×72×100)mm
＊ O2報警用戶可自行組態為上限報警或下限報警
＊ 掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
|
