產品名稱：DY2000（F/GF）位置/比例（閥位反饋）PID調節數字/光柱顯示儀表
瀏覽：
添加時間：2015-05-30 16:38:14
推薦度：

產品介紹：

2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表

一、主要特點：
1.  圖形液晶顯示技術，全中文菜單，操作方便。
2.  調節器帶伺服放大器功能，直接控制電動執行機構。
3. SSR輸出的儀表具有過流保護功能。
4.  可同時帶測量信號變送輸出。

圖形液晶顯示技術，全中文菜單，操作方便。調節器帶伺服放大器功能，直接控制電動執行機構。輸出的儀表具有過流保護功能?？赏瑫r帶測量信號變送輸出。

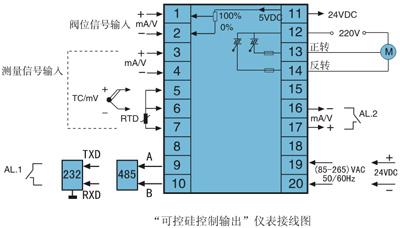

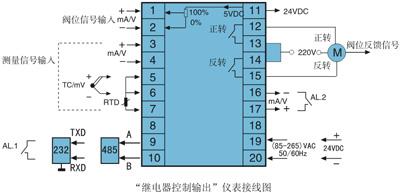

二、 DY2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表接線圖
注：1.本儀表所帶的饋電通常為24VDC，當閥位信號為電位器時儀表帶5VDC饋電輸出。
2.“繼電器控制輸出”儀表繼電器負載≤100W；“可控硅控制輸出”儀表可控硅負載≤250W。

三、DY2000 液晶顯示位置/比例（閥位反饋）PID調節數字儀表型譜

     型   譜
說   明

DY
大延牌智能型儀表

2
SMT+開關電源(AC:85V～265V 50/60Hz)

1
寬×高×深：(160×80×115) mm

2
(80×160×115) mm

9
(96×96×112) mm

FL
液晶顯示位置/比例（閥位反饋）PID調節數字儀表

缺省為******背光

B
藍色背光

S
SSR輸出

R
繼電器輸出

0
無輸出

1
報警（O1）

2
報警（O1）+報警（O4）

3
報警（O1）+（4～20）mA變送輸出（O4）

4
報警（O1）+（1～5）V變送輸出（O4）

5
通訊（O1）+報警（O4）

6
通訊（O1）+（4～20）mA變送輸出（O4）

7
通訊（O1）+（1～5）V變送輸出（O4）

9
用戶特殊要求的輸出

2
閥位信號：電位器，加5VDC輸出

6
閥位信號：（4～20）mA

8
閥位信號：（1～5）V

9
用戶特殊要求

0
輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V

1
適配K、B、J、E、T、S、R熱電偶

2
適配Pt100、Cu50熱電阻

3
適配霍爾變送器mV，量程自由設定

4
適配遠傳壓力表（30～350）Ω，量程自由設定

6
適配（4～20）mA輸入，量程自由設定

8
適配（1～5）V輸入，量程自由設定

9
用戶特殊要求的分度號

缺省為220VAC供電

D
24VDC供電

缺省為無附加24VDC饋電電源輸出

P
附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2
RS232串行通訊接口

4 RS485串行通訊接口（帶隔離）

M
Modbus協議

＊     反饋信號是反饋電阻時，需要5VDC輸出；提供給兩線制變送器供電的需帶24VDC饋電輸出。
5VDC和24VDC不能同時提供
＊特殊要求請與廠家聯系
＊     反饋信號是反饋電阻時，需要5VDC輸出；提供給兩線制變送器供電的需帶24VDC饋電輸出。5VDC和24VDC不能同時提供＊特殊要求請與廠家聯系＊     反饋信號是反饋電阻時，需要5VDC輸出；提供給兩線制變送器供電的需帶24VDC饋電輸出。5VDC和24VDC不能同時提供＊特殊要求請與廠家聯系
