SWP－TLR系列桿式靜壓液位變送器
| 產品名稱：SWP－TLR系列桿式靜壓液位變送器 產品編號：Pro20085791125 產品型號： 更新時間：2008.05.07 企業單位： |
|
產品詳細介紹：

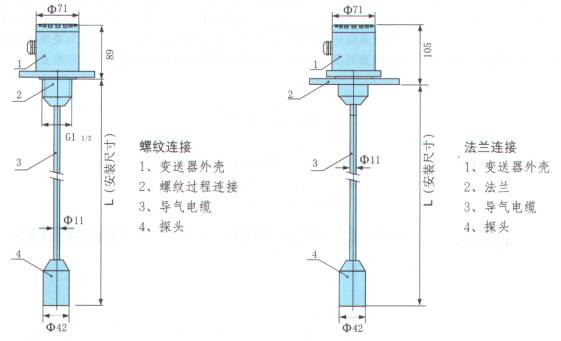

技術數據 工作電壓 12.5～30 VDC 輸出信號 4～20mA二線 0～20mA三線 測量范圍 0～4m（***大） 精度 0.2、0.5、1.0 穩定性 優于0.1%/年 允許溫度 介質 -20℃-70℃ 環境 -20℃-70℃ 貯存 -40℃-80℃ 材料 傳感器外殼 不銹鋼1Gr18Ni9Ti 不銹鋼噴涂聚四氟乙烯 連接桿 不銹鋼1Gr18Ni9Ti 不銹鋼噴涂聚四氟乙烯 膜片 96%氧化鋁 密封 氟橡膠 聚四氟乙烯 過程連接 不銹鋼1Gr18Ni9Ti 過程連接方式 外螺紋G1 1/2 法蘭 外形尺寸
安裝 桿式靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式 螺紋安裝 對于直接使用G11/2螺紋安裝的變送器，供貨時提供一個G1 1/2圓螺母，一般安裝可有兩種方式。1、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用， 也可以旋上用以防松。2、安裝位置無G11/2螺紋。可利用現有的Φ50～Φ60的光孔，或安裝帶有Φ50～Φ60孔的支架，裝上液位變送器，并旋上圓螺母固定。 法蘭安裝標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6-88
如果安裝位置已有其它的法蘭安裝孔，訂貨時請注明法蘭尺寸或?qū)?yīng)的規格及標準號，以便滿足安裝要求。 調試 桿式靜壓液位變送器，出廠時零點及滿量程都已標定。
需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于條件與使用條件很難完全一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：
其中：In 液位在n點時變送器應當輸出的電流值（單位mA）
hn n點液位高度（單位m）
hmax 被測介質***大液位高度（即滿量程，單位m）為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。 桿式靜壓液位變送器型號內容
|
型 號
|
代 碼
|
說 明
|
||||||||
|
SWP-TLR
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
桿式靜壓液位變送器 |
|
變送器類型
|
G
|
標準型 | ||||||||
|
D
|
隔爆型 | |||||||||
|
I
|
本安型 | |||||||||
|
過程連接材料
|
3
|
不銹鋼1Gr18Ni9Ti | ||||||||
|
5
|
不銹鋼316L | |||||||||
|
9
|
特別約定 | |||||||||
|
過程連接方式
|
T
|
外螺紋G11/2 | ||||||||
|
F
|
法蘭 | |||||||||
|
Y
|
特別約定 | |||||||||
|
傳感器連接材料
|
3
|
不銹鋼1Gr18Ni9Ti | ||||||||
|
7
|
不銹鋼噴涂聚四氟乙烯 | |||||||||
|
9
|
特別約定 | |||||||||
|
傳感器密封件材料
|
1F
|
氟橡膠 | ||||||||
|
2F
|
丁腈橡膠 | |||||||||
|
3F
|
聚四氟乙烯 | |||||||||
|
9F
|
特別約定 | |||||||||
|
信號輸出方式
|
2
|
4-20mA二線 | ||||||||
|
3
|
0-20mA三線 | |||||||||
|
9
|
特別約定 | |||||||||
|
精度等級
|
2
|
0.2 | ||||||||
|
5
|
0.5 | |||||||||
|
6
|
1.0 | |||||||||
|
9
|
特殊要求 | |||||||||
|
安裝尺寸
|
單位m | |||||||||
|
量程代號
|
見標準量程表 | |||||||||
