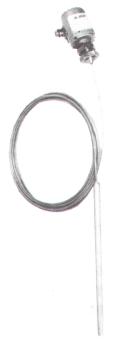

SWP-TLG系列導壓式靜壓液位變送器
| 產品名稱：SWP-TLG系列導壓式靜壓液位變送器 產品編號：Pro200921714924 產品型號：SWP-TLG 更新時間：2009.02.17 企業單位：昌暉 |
|
產品詳細介紹：
技術特點 ●使用獨特的導壓技術，結構合理，工作可靠。●防堵塞結構設計，可用于粘稠液體及漿料。●應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。●使用溫度范圍大，可用于高溫。●可方便的進行溫度補償。●安裝，調試方便。●結構簡單，便于維修。 技術數據 工作電壓 12.5～30 VDC 輸出信號 4～20mA二線 0～20mA三線 測量范圍 0～30m（***大） 精度 1.0、2.0 穩定性 優于0.1%/年允許溫度 介質 -20℃-280℃ 環境 -20℃-70℃ 貯存 -40℃-80℃傳感器材料 導壓管 不銹鋼1Gr18Ni9Ti 不銹鋼噴涂聚四氟乙烯 過程連接 不銹鋼1Gr18Ni9Ti 膜片 96%氧化鋁 密封 氟橡膠 聚四氟乙烯過程連接方式 外螺紋G1 法蘭 安裝 導壓式靜壓液位變送器有G1螺紋及法蘭兩種標準的安裝方式 G1螺紋安裝 供貨時提供一個G1六角螺母。安裝方式 1、安裝位置已有G1螺紋。直接把液位變送器旋入即可
2、安裝位置無G1螺紋。可利用現有的Φ34～Φ45的光孔，或安裝帶有Φ34～Φ45孔的支架，裝上液位變送器，并旋上六角螺母固定。 法蘭安裝 標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6-88，安裝時直接把法蘭固定即可。如果用戶已有的安裝位置不符合標準供貨時法蘭尺寸，請在訂貨時注明所需法蘭尺寸或對應的規格及標準號，已滿足安裝要求。 外形尺寸" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />調試 導壓式靜壓液位變送器，出廠時零點及滿量程已按壓力值標定，安裝后應對滿量程進行校正。
校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面
達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：
配重 當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。這時應將集氣筒固定。如果現場不具備固定集氣筒的條件，可選用配重，使集氣筒重量增加從而起到穩定集氣筒的作用。如果選用配重，請在訂貨時說明。 導壓式靜壓液位變送器型號內容
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-TLG
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
導壓式靜壓液位變送器 |
|
變送器類型
|
G
|
標準型 | |||||||||
|
D
|
隔爆型 | ||||||||||
|
I
|
本安型 | ||||||||||
|
過程連接材料
|
3
|
不銹鋼1Gr18Ni9Ti | |||||||||
|
5
|
不銹鋼316L | ||||||||||
|
7
|
不銹鋼噴涂聚四氟乙烯 | ||||||||||
|
9
|
特別約定 | ||||||||||
|
過程連接方式
|
E
|
外螺紋G1 | |||||||||
|
F
|
法蘭 | ||||||||||
|
Y
|
特別約定 | ||||||||||
|
導壓管材料
|
3
|
不銹鋼1Gr18Ni9Ti | |||||||||
|
7
|
不銹鋼噴涂聚四氟乙烯 | ||||||||||
|
9
|
特別約定 | ||||||||||
|
傳感器密封件材料
|
1F
|
氟橡膠 | |||||||||
|
2F
|
丁腈橡膠 | ||||||||||
|
3F
|
聚四氟乙烯 | ||||||||||
|
9F
|
特別約定 | ||||||||||
|
信號輸出方式
|
2
|
4-20mA二線 | |||||||||
|
3
|
0-20mA三線 | ||||||||||
|
9
|
特別約定 | ||||||||||
|
精度等級
|
6
|
1.0 | |||||||||
|
7
|
2.0 | ||||||||||
|
9
|
特殊要求 | ||||||||||
|
配重
|
H
|
無配重 | |||||||||
|
Z
|
標準配重 | ||||||||||
|
Y
|
特別約定 | ||||||||||
|
安裝尺寸
|
單位m | ||||||||||
|
量程代號
|
見標準量程表 | ||||||||||
